气动蝶阀

气动切断蝶阀

气动开关蝶阀优点：

1，气动切断蝶阀结构简单，且易于安装和拆卸、维修方便，适用范围广泛。

2，双向密封功能，可安装于任意方向，安装时不受介质流向和空间位置的影响。

3，气动切断蝶阀仅需旋转碟板90度即可完成开关动作，操作扭矩小、省力、且开关速度快。

4，单作用形式的执行机构，可有效防止工作中气源断掉或管路故障时，自动弹簧复位关闭或开启阀门。

5，气动切断蝶阀接收控制系统的开关量信号来精确控制阀门开关，从而达到对管路中的介质进行严密切断。

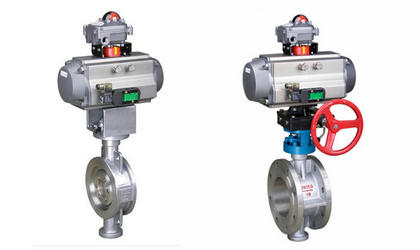

气动开关蝶阀（对夹式）气动开关蝶阀（法兰式）

气动开关蝶阀标准规范：

设计标准：GB/T2238-1989

法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000

结构长度：GB/T12221-1989

压力试验：GB/T13927-2000；JB/T9092-1999

适用介质：空气、水、污水、蒸气、煤气、油品等

强度试验：0.9 1.5 2.4 3.75
密封试验：0.66 1.1 1.76 2.75
低压气密试验：0.5～0.7

适用温度：软密封：-29℃～180℃ 硬密封：-40℃～600℃

气动开关蝶阀（法兰式）气动开关型蝶阀（对夹式）

产品参数

气动开关蝶阀技术参数：

公称通径	DN50～DN1200(mm)
压力等级	PN0.6、1.0、1.6、2.5、6.4MPa
连接方式	法兰式或对夹式
动作范围	0-90°
驱动方式	气动控制,气源驱动(可带手轮)
供气压力	0.4～0.7MPa
密封材质	金属密封、四氟密封、橡胶密封
工作场合	液体、蒸气、油品、腐蚀性介质等
控制方式	开关模式（开关两位切断）气开式、气关式、弹簧复位
附件选项	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
